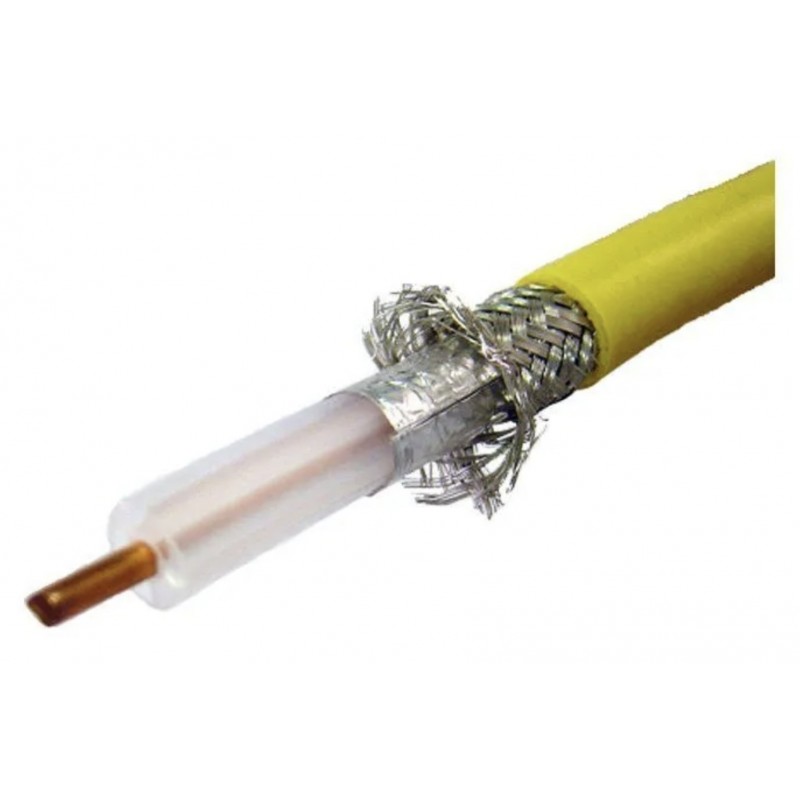

Anli DX-10A полувоздушный коаксиальный гибкий кабель 50 Ом с очень низкими потерями. Имеет внешний диаметр оболочки 10.3 мм, имеет плотную оплетку, сплошной центральный проводник из чистой меди, конструкция диэлектрика в виде пятиэлементной соты из полиэтилена, обладает более стабильным волновым сопротивлением, оболочка кабеля изготовлена из материала, стойкого к ультрафиолетовому излучению (UVR-PVC). Кабель Anli DX-10A требует повышенного внимания к качеству герметезации разъемов в случае уличной эксплуатации.
Кабель Anli DX-10A имеет импеданс 50 ± 2 Ом и низкую погонную емкость < 81.88 пФ/м, что обеспечивает надежную целостность сигнала и совместимость с широким спектром устройств. Рассчитанный на температуру до 70 градусов Цельсия, он сохраняет производительность в различных условиях. Кабель Anli DX-10A имеет плотность оплетки 89 процентов для защиты от помех и минимизации потерь по уровню сигнала.
Кабель Anli DX-10A является аналогом кабеля Belden 9913.
- Импеданс 50 +/-2 Ом
- Внешний диаметр 10.3 мм
- Минимальный радиус изгиба 76 мм (однократно), 150 мм (многократно)
- Погонная емкость менее 81.88 пФ/м
- Номинальная погонная индуктивность 0.20 мкГн/м
- Коэффициент укорочения 1.23
- Диаметр центральной жилы 2.6 мм. Проводник сплошной из чистой меди
- Сопротивление центрального проводника по постоянному току 2.95 Ом/км
- Диаметр диэлектрика 7.24 мм. Пятиэлементные соты из полиэтилена
- Материал оболочки PVC (поливинилхлорид). Цвет желтый. Толщина 1.1 мм
- Напряжение пробоя оболочки 8000 В
- Основной экран AF (алюминиевая фольга). Плотность 100 процентов. Толщина 0.08 мм
- Конфигурация оплетки 24х7х0.14 мм. Луженная медь. Плотность 89 процентов. Толщина 0.35 мм
- Сопротивление оплетки по постоянному току 5.9 Ом/км
- Сопротивление изоляции 5000 МОм на км
- Эффективность экранирования (максимум) 90 дБ
- Вес 144.3 кг/км
- Температура хранения от -55 градусов до +70 градусов
- Температура эксплуатации от -40 градусов до +70 градусов
- Типовое затухание на частоте 150 МГц - 4.8 дБ/100м
- Типовое затухание на частоте 450 МГц - 9.6 дБ/100м
- Типовое затухание на частоте 800 МГц - 13.7 дБ/100м
- Типовое затухание на частоте 900 МГц - 14.8 дБ/100м
- Типовое затухание на частоте 1200 МГц - 17.6 дБ/100м
- Типовое затухание на частоте 1800 МГц - 22.8 дБ/100м
- Типовое затухание на частоте 1900 МГц - 23.5 дБ/100м
- Типовое затухание на частоте 2450 МГц - 27.5 дБ/100м
