Truck 2V двухканальный делитель мощности (сумматор) для построения антенных решеток (стэков), работающих на частотах VHF. Предназначен для подключения двух антенн к одному фидеру. Благодаря герметичной конструкции делители мощности могут быть использованы в неблагоприятных климатических условиях.

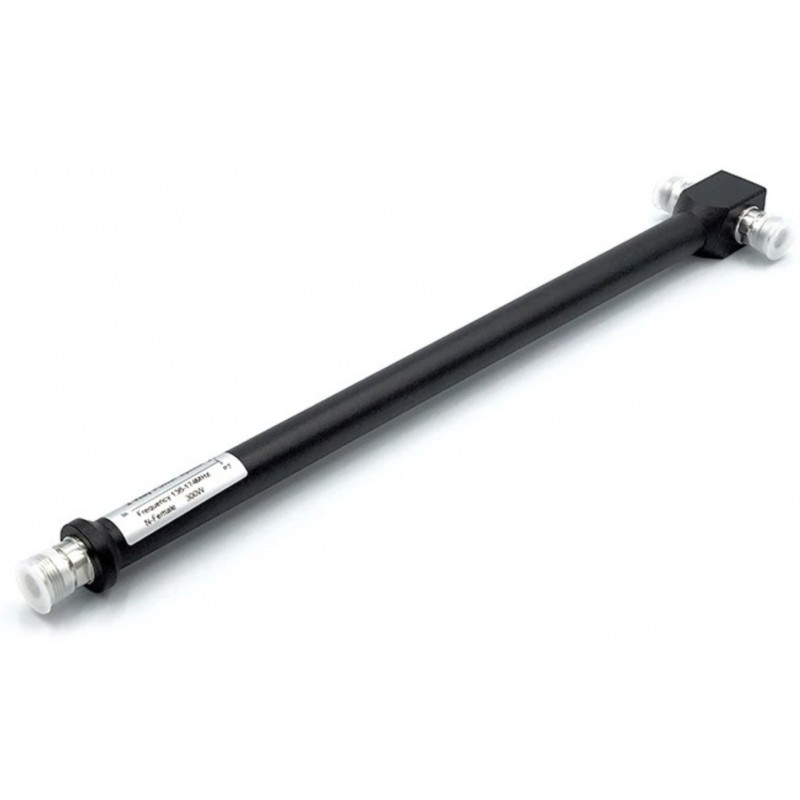

Truck 2V это делитель мощности, собранный на основе жестких линий. Надежно защищен, что обеспечивает устойчивость к механическим и внешним факторам окружающей среды. Конструкция делителя мощности Truck 2V прочная и обеспечивает длительный срок службы даже в суровых погодных условиях. Конструктивно Truck 2V это делитель Уилкинсона на основе жестких линий с применением четвертьволновых трансформаторов и изолирующего резистора между выходными портами. Конструкция на основе жестких линий обеспечивает более низкие потери в элементах делителя мощности.

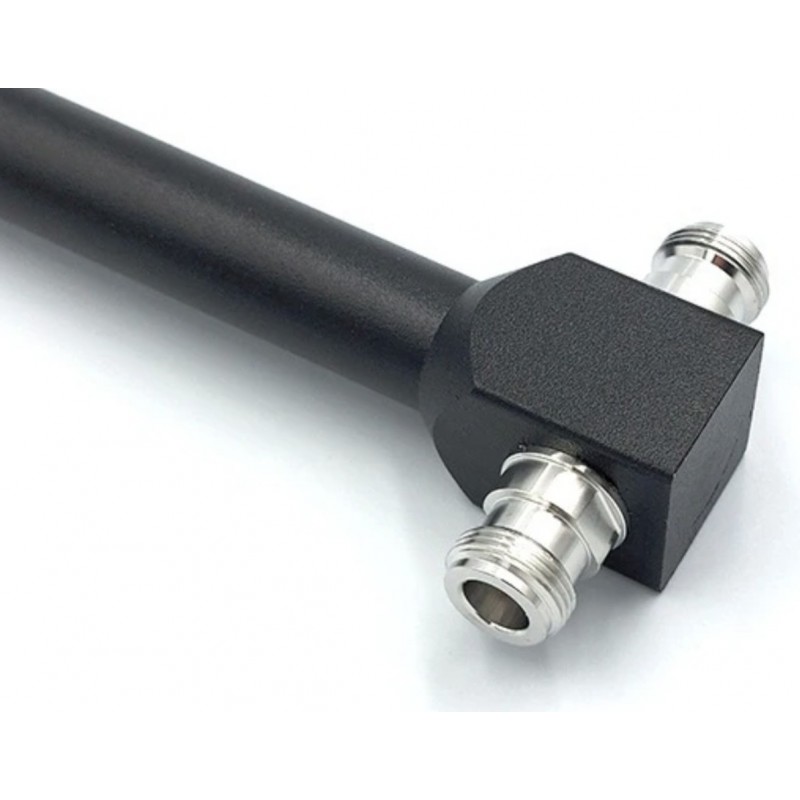

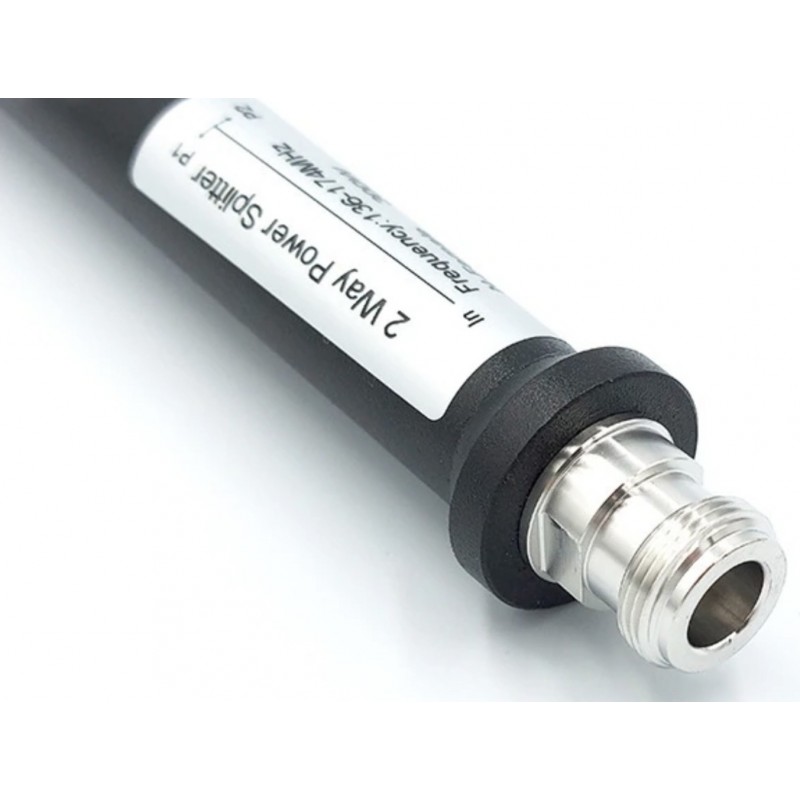

Делитель мощности Truck 2V обеспечивает работу в полосе частот от 136 МГц до 174 МГц, и позволяет быстро и без лишних хлопот подключить две антенны и начать работать. Делитель мощности оснащен разъемами N-гнездо, что снижает общий уровень КСВ всей системы и гарантирует совместимость с широким спектром радиооборудования. Обеспечивает приемлимый уровень КСВ, характерный для профессиональных систем и хорошее согласование на всех портах, высокую изоляцию между выходами и минимальные потери, определяемые лишь омическим сопротивлением проводников.
Truck 2V обеспечивает работу с подводимой на главный порт мощностью до 300 Вт и в зависимости от поставленных задач работает либо как делитель мощности, либо как сумматор. Если подать сигнал на главный порт - Truck 2V работает как делитель, распределяя мощность по выходным портам. Если подать сигналы на боковые порты - устройство суммирует их на главном порту.
При создании системы с использованием Truck 2V нужно учитывать следующее
- что длины подводимых фидеров к антеннам должны быть одинаковой длиной. При необходимости использования разных длин необходимо использовать фазовращатели
- что делитель мощности обеспечивает изоляцию по выходным портам, но не рассчитан на подаваемый мощный сигнал по двум портам одновременно
- что потери в кабеле от делителя до антенны не учтены в технических характеристиках. Монтаж необходимо осуществлять как можно ближе к антенне или антенному узлу
- что необходимо регулярно контролировать уровень КСВ каждой антенны в системе
- что в случае неиспользования одного из портов, его необходимо нагрузить 50 Ом согласованной нагрузкой (терминатором)
Truck 2V отличный бюджетный вариант для радиолюбителей и для профессионалов. Может применяться и для питания антенного стека (делитель мощности), и для объединения сигналов нескольких приемных антенн (сумматор). Делитель мощности Truck 2V позволяет создавать стеки из двух направленных или двух дипольных антенн, организовывать секторное покрытие, для равномерного распределения сигнала внутри здания по нескольким точкам без дополнительных передатчиков, при резервировании или при контрольных измерениях. Возможна каскадная схема подключения, при которой выход одного делителя мощности подключается ко входу другого.
- Диапазон частот 136-174 МГц
- Количество каналов 2
- КСВ не хуже 1.5
- Потери 0.1 dB в элементах
- Реальное затухание 3.1 dB
- Мощность 300Вт
- Разъем на входе N-гнездо
- Разъемы на выходах N-гнездо
Комплектация Truck 2V
- Делитель мощности Truck 2V
